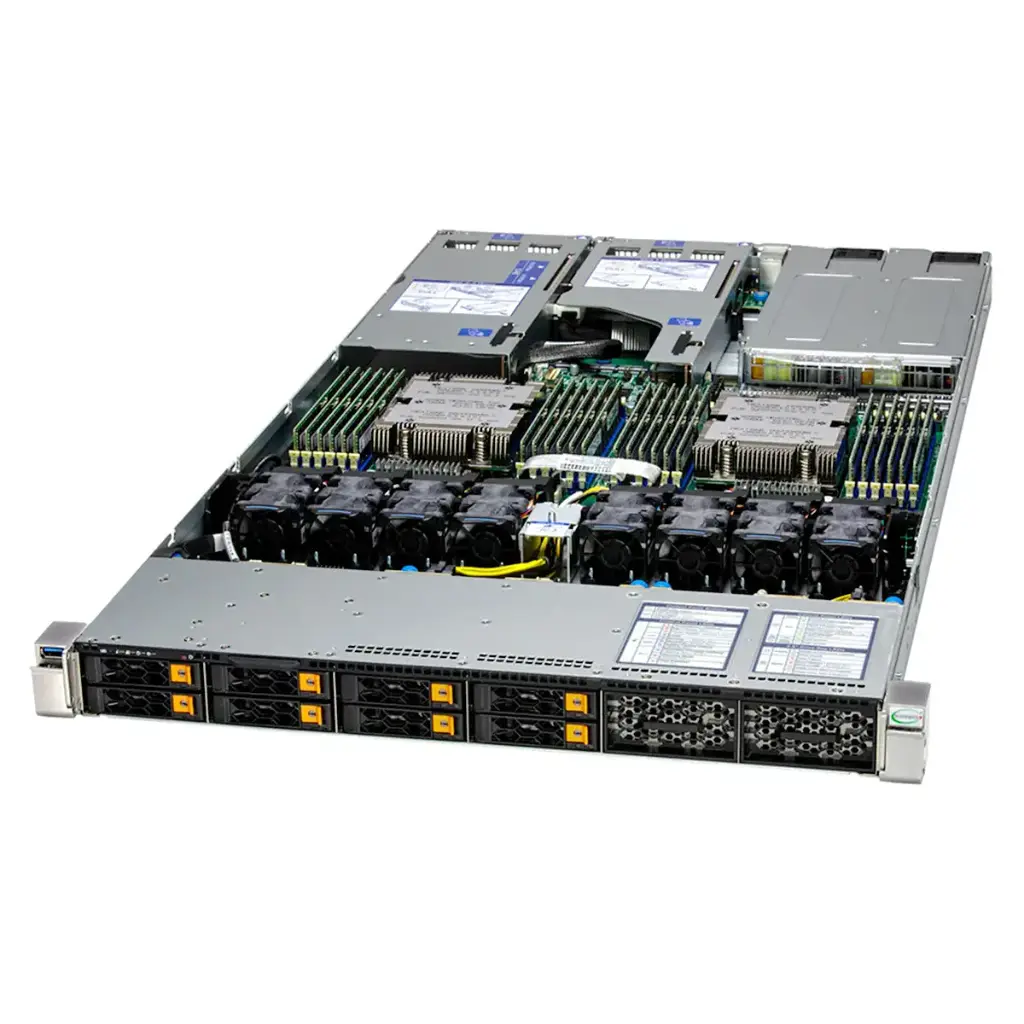

| System |
|
Typ obudowy
|
Obudowa 1U Rackmount |
Wymiary
|
Obudowa: 437 x 43 x 778,7 mm (17,2" x 1,7" x 30,66")
|
| Obsługiwana płyta główna |
Super H13SSW |

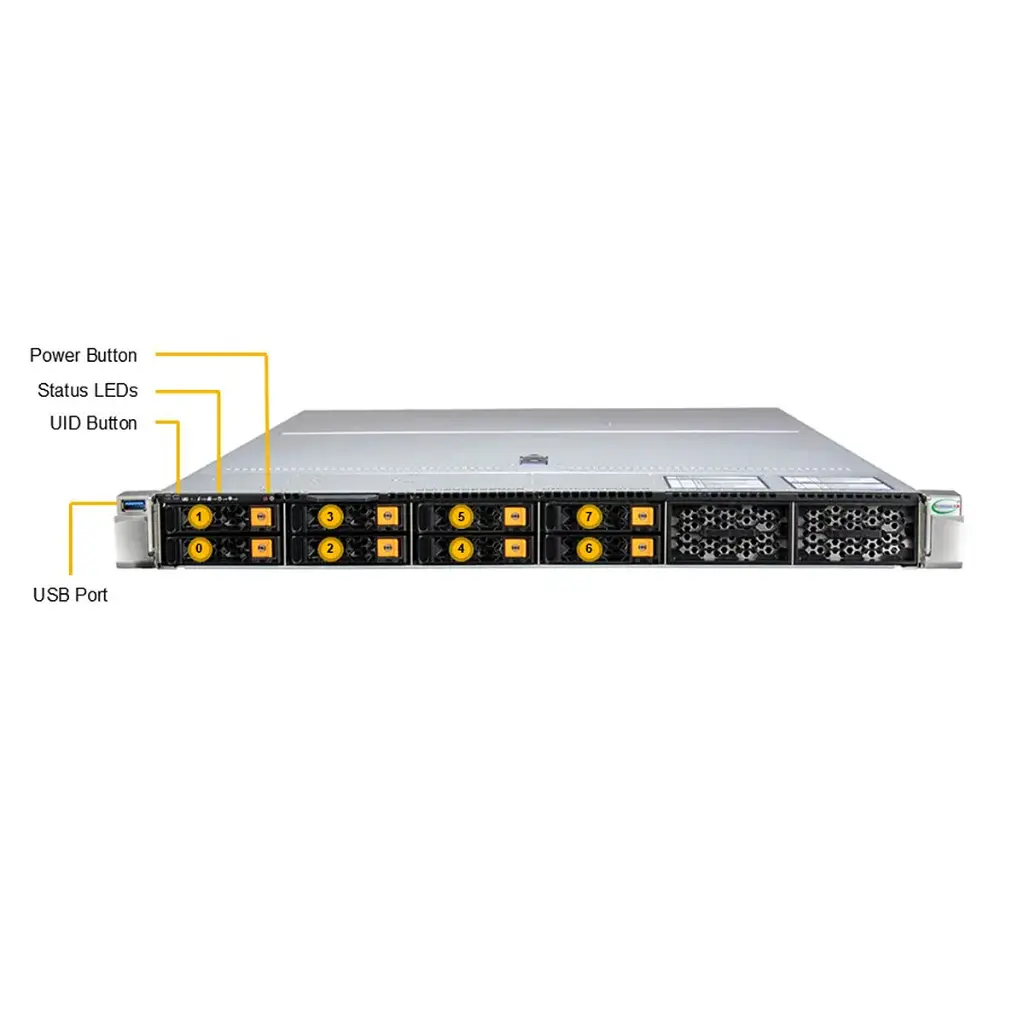

| Panel przedni |
|
| Przyciski |
Włączanie/wyłączanie zasilania
Przycisk UID |
| Diody LED |
Aktywność dysków HDD
Aktywność portu LAN1
Status zasilania
Informacje o systemie |
| Zewnętrzne zatoki dysków / Storage |
|
| Przednie zatoki dysków |
Domyślnie: łącznie 8 zatok
8 przednich, hot-swap, 2,5" zatok na dyski NVMe*/SATA*
Opcja A: łącznie 12 zatok
12 przednich, hot-swap, 2,5" zatok na dyski NVMe*/SATA*
* Obsługa NVMe/SATA może wymagać dodatkowego kontrolera pamięci masowej i/lub kabli. Szczegóły znajdują się na liście części opcjonalnych. |
M.2
|
2 M.2 PCIe 3.0 x4 NVMe slots (M-key 2280/22110) |

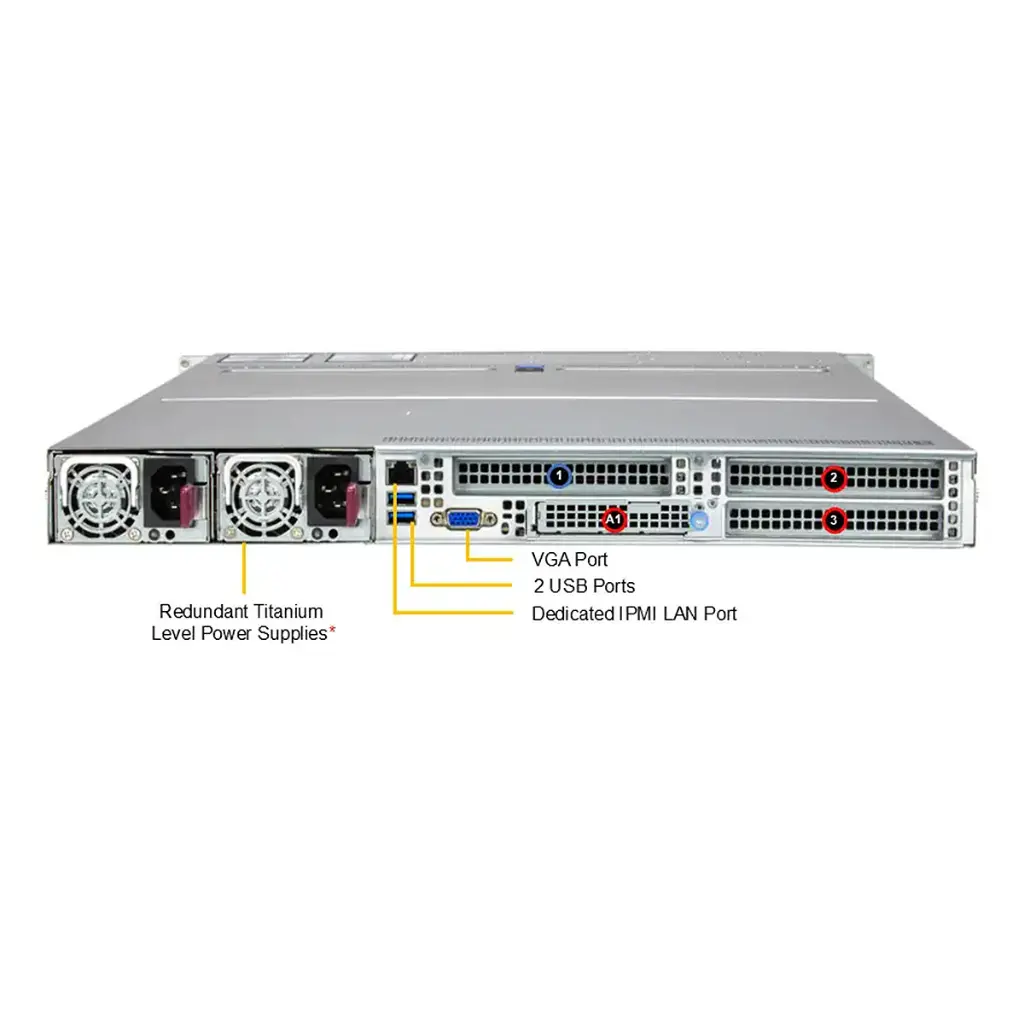

| Zasilacz |
|
| Typ |
2x 1600W Redundant (1 + 1) Titanium Level (96%) |
Wejście:
|
1000W: 100-127Vac
1000W: 100-127Vac / 50-60Hz
1600W: 200-240Vac
1600W: 200-240Vac / 50-60Hz
1600W: 200-240Vdc / 50-60Hz (for CQC only) |
+12V:
|
Max: 83.3A / Min: 0A (100Vac-127Vac)
Max: 133.3A / Min: 0A (200Vac-240Vac) |
12V SB:
| Max: 3.5A / Min: 0A
Max: 3.5A
|
Typ wyjścia:
|
Backplane’y (złącze typu gold finger) |
| Wentylatory systemowe |
|
| Wentylator |
Do 8 przeciwbieżnych wentylatorów 40 x 40 x 56 mm
Kanał powietrzny: 2 kanały powietrzne (air shrouds) |

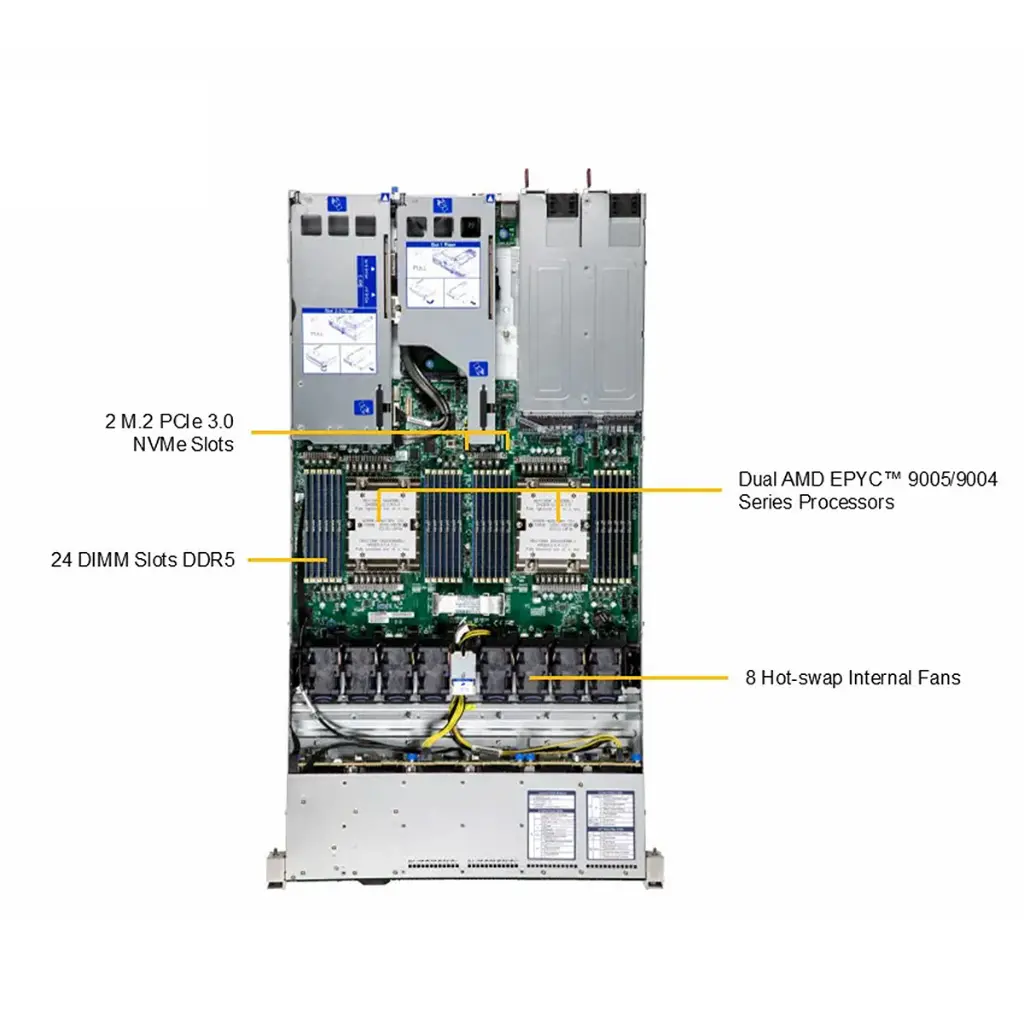

| System procesora |
|

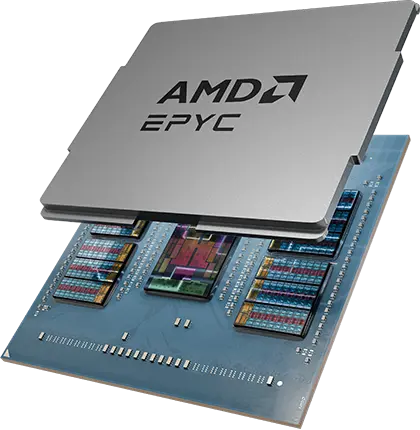

| CPU |
Podwójny procesor AMD EPYC™ serii 9005/9004 |
Liczba rdzeni:
|
Do 384 rdzeni / 768 wątków |
Uwaga:
|
Obsługa procesorów o TDP do 500 W*
*Procesory chłodzone powietrzem z TDP powyżej 290 W są obsługiwane tylko w określonych warunkach. Skontaktuj się z przedstawicielem Supermicro, aby uzyskać szczegóły. |
| Pamięć systemowa |
|
| Liczba obsługiwanych modułów DIMM |
Liczba gniazd: 24 gniazda DIMM
Maks. pamięć (1DPC): do 6 TB 6400 MT/s ECC DDR5 RDIMM (procesor AMD EPYC™ serii 9005)
Maks. pamięć (1DPC): do 6 TB 4800 MT/s ECC DDR5 RDIMM (procesor AMD EPYC™ serii 9004) |
| Napięcie |
1.1V |
| Złącza rozszerzeń PCIe |
|
Konfiguracja PCI-Express
|
Domyślnie
1 gniazdo PCIe 5.0 x16 FHHL
2 gniazda PCIe 5.0 x16 FHFL
1 gniazdo PCIe 5.0 x16 AIOM (kompatybilne z OCP 3.0) |
Obsługa CXL | Do 4 urządzeń CXL 2.0 x16 |
Zarządzanie serwerem
|
|
Software
|
SuperCloud Composer®
Supermicro Server Manager (SSM)
Super Diagnostics Offline (SDO)
KVM with dedicated LAN
IPMI 2.0
Supermicro Thin-Agent Service (TAS)
SuperServer Automation Assistant (SAA) New!
IPMIView |
Power configurations
|
Zarządzanie energią ACPI/APM
Kontrola trybu włączania po zaniku zasilania AC (odzyskiwanie po utracie zasilania)
Mechanizm wymuszenia działania przycisku zasilania |
| BIOS systemowy |
|
| Typ BIOS |
AMI 64MB SPI Flash EEPROM |
| Monitory sprzętowe |
|
WENTYLATORY
|
Wentylatory z monitoringiem tachometrycznym
Złącza wentylatorów sterowanych sygnałem PWM (Pulse Width Modulation)
Monitorowanie stanu do kontroli prędkości |
TEMPERATURA
|
Monitorowanie temperatury CPU i środowiska obudowy
Kontrola termiczna dla złączy wentylatorów |
NAPIĘCIE
|
Temperatura systemu, pamięci, CPU oraz napięcia: 3,3 V standby, +5 V standby, +5 V, +3,3 V, +12 V, wsparcie dla zabezpieczenia termicznego CPU (CPU thermal trip) |
| Środowisko pracy |
|
Specyfikacja
|
Temperatura pracy: 10°C do 35°C (50°F do 95°F)
Temperatura poza pracą: -40°C do 70°C (-40°F do 158°F)
Wilgotność względna w trakcie pracy: 8% do 90% (bez kondensacji)
Wilgotność względna poza pracą: 5% do 95% (bez kondensacji) |
